상세 정보 |
|||
| 음극 전압(1), VKA: | 40V | SOIC-8, θJA: | 126℃/W |
|---|---|---|---|
| SOT-23, θJA: | 245℃/W | SOT-23-5, θJA: | 210℃/W |
| SOT-89-3, θJA: | 71℃/W | SC70-6, θJA: | 210℃/W |
| 접합 온도: | +150C | 저장 온도 범위: | -65C 내지 +150C |
| 리드온도 (납땜, 10대): | +260C | HBM: | 4000V |
| CDM: | 1000V | ||
제품 설명

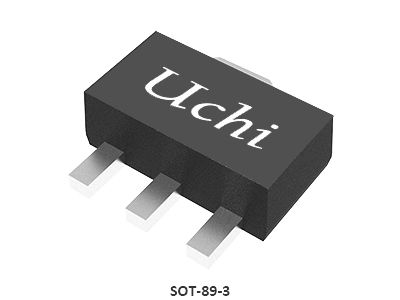

정밀 프로그래밍 가능 기준 집적 회로 IC
SGM431x는 다양한 애플리케이션에 사용할 수 있는 정밀 프로그래밍 가능 션트 전압 레퍼런스입니다. 모든 용량성 부하에서 안정성을 유지할 수 있는 3단자 조정 가능 출력 장치입니다. 출력 전압을 VREF와 36V 사이의 값으로 설정하려면 애플리케이션에 2개의 외부 저항기가 필요합니다. 모든 버전의 최대 작동 전류는 100mA입니다. SGM431x는 낮은 동적 임피던스, 저잡음 및 낮은 온도 계수를 특징으로 하여 넓은 범위에 걸쳐 안정적인 출력 전압을 보장합니다. 작동 온도 및 전류. 이러한 높은 성능으로 인해 정밀 오디오 구성 요소 및 플라이백 스위칭 전원 공급 장치와 같은 여러 애플리케이션에 매우 적합합니다. SGM431은 Green SOIC-8, SOT-23, SOT-89-3, SOT-23-5 및 SC70-6 패키지로 제공됩니다. SGM431B는 Green SOIC-8, SOT-23, SOT-89-3 및 SOT-23-5 패키지로 제공됩니다.
주요 특징
● 조정 가능한 출력 전압: VREF ~ 36V
● 싱크 전류 성능: 1~100mA
● +25℃ 기준 전압 허용 오차:
SGM431: 1% (표준등급)
SGM431B: 0.5% (B등급)
● 출력 임피던스: 0.1Ω(TYP)
● 온도 드리프트: 5mV(일반)
● 용량성 부하 시 높은 안정성
● 낮은 출력 노이즈
● -40℃ ~ +125℃ 작동 온도 범위

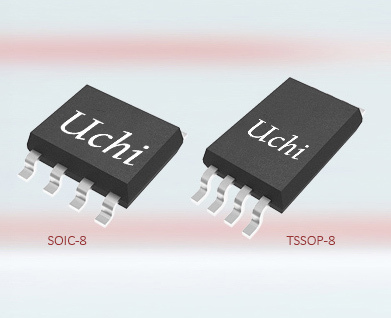

● SGM431은 Green SOIC-8, SOT-23, SOT-89-3, SOT-23-5 및 SC70-6 패키지로 제공됩니다.
● SGM431B는 Green SOIC-8, SOT-23, SOT-89-3 및 SOT-23-5 패키지로 제공됩니다.
응용
휴대용, 배터리 구동 장비
전압 모니터링
플라이백 스위칭 전원 공급 장치
수단
제품 테스트
정밀 오디오 부품
전압 모니터링
플라이백 스위칭 전원 공급 장치
수단
제품 테스트
정밀 오디오 부품
일반적인 응용
핀 구성
핀 구성
제품 선택 가이드
| 부품 번호 |
보
(다섯)
|
참조 전압
|
초기 정확도
|
VO 광고
최소(V)
|
VO 조정
최대(V)
|
규제를 위한 IZ
최소(μA)
|
온도
계수
최대(ppm/℃)
|
운영 중
온도
범위(℃)
|
IOUT/IKA
최대(mA)
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM431 | 2.5 | 조정 | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 ~ +125
|
100 |
SOIC-8, SOT-23, SOT-89-3, SOT-23-5, SC70-6
|
조정 가능한 정밀 션트 레귤레이터
|
| SGM431VB | 1.24 | 조정 | 0.5 | 1.24 | 18 | 65 |
-40 ~ +125
|
70 |
SOT-23
|
조정 가능한 정밀 션트 레귤레이터
|
|
| SGM432 | 2.5 | 조정 | 0.5,1 | 2.5 | 36 | 400 | 60 |
-40 ~ +125
|
100 |
SOT-89-3, SOT-23, SOT-23-5
|
조정 가능한 정밀 션트 레귤레이터
|
| SGM4025 | 1.25,2.048 |
결정된
|
0.1 | 230† | 30 |
-40 ~ +125
|
10 |
UTQFN-1.5×1.5-8L
|
30ppm/℃, 230μA, CMOS 전압 레퍼런스
|
||
| SGM4027 | 2.048,2.5 |
결정된
|
0.1 | 245† | 35 |
-40 ~ +125
|
10 |
SOT-23
|
35ppm/℃, 245μA, CMOS 전압 레퍼런스
|
||
| SGM4029 | 2.5,3.0,4.096 |
결정된
|
0.1 | 1450† | 10 |
-40 ~ +125
|
10 |
SOIC-8
|
저잡음, 저드리프트, 정밀 전압 레퍼런스
|
||
| SGM4040B |
2.5 |
결정된
|
0.2 | 48 |
20†
|
-40 ~ +125
|
15† |
SOT-23
|
마이크로전력, 정밀 션트 전압 레퍼런스
|
||
| SGM4051C | 1.2, 조정 |
고정, 조정
|
0.5 | 1.206 | 10 | 45 | 20† |
-40 ~ +125
|
12† |
SC70-5, SOT-23
|
마이크로전력, 정밀 션트 전압 레퍼런스
|
참고: † 일반적인 값 @ 25℃
집적회로(IC)는 작은 크기, 낮은 전력 소비, 강력한 성능 및 높은 신뢰성을 제공하는 현대 전자 제품의 기초 역할을 합니다. 이 제품은 가전제품, 산업용 애플리케이션, 통신, 자동차 전자제품, 의료 장비, 항공우주/방위 시스템에 널리 사용됩니다.
Uchi Electronics는 산업 자동화, 신에너지, 자동차, 통신, 컴퓨팅, 가전제품 및 의료 장비 애플리케이션을 위한 고성능 아날로그 및 혼합 신호 처리 솔루션을 제공합니다.
이 솔루션은 기지국 RF 전원 공급 장치 보드에 집적 회로를 적용하는 방법을 보여줍니다. 올바른 제품을 선택하는 데 도움이 필요하면 기술 지원팀에 문의하세요.
