상세 정보 |
|||
| 공급 전압: | -0.3V 내지 6V | 입력 전압: | VSS - 0.3V ~ VDD + 0.3V |
|---|---|---|---|
| 최소 부하 임피던스(RL): | 600Ω | 국민 총수요에 대한 EN: | VDD + 0.3V에 대한 -0.3V |
| 접합 온도: | +150C | 저장 온도 범위: | -65C 내지 +150C |
| 리드온도 (납땜, 10대): | +260C | HBM: | 4000V |
| CDM: | 1000V | mm: | 300V |
| 강조하다: | 2Vrms ~ 3Vrms 라인 드라이버 IC,가변 이득 집적 회로,고전력 MOSFET 라인 드라이버 |
||
제품 설명

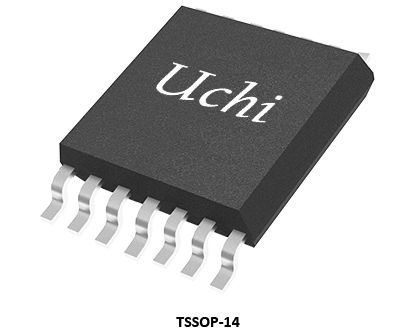

조정 가능한 이득 집적 회로 IC를 갖춘 무캡 2Vrms ~ 3Vrms 라인 드라이버
SGM8902는 2Vrms~3Vrms 팝/클릭 프리 스테레오 라인 드라이버입니다. 이 장치는 단일 공급 애플리케이션에 이상적입니다. 무캡 설계로 더 적은 부품 수와 저렴한 비용으로 출력DC 차단 커패시터를 제거할 수 있습니다. SGM8902는 차동 입력을 가지며 3.3V 공급 전압으로 2.5kΩ 부하에 2Vrms를 구동할 수 있습니다. 내장된 종료 제어 기능은 팝/클릭 없는 켜기/끄기 제어에도 도움이 됩니다. SOC 및 DAC 컨버터를 보완하기 위해 2차 저역 통과 필터를 구현할 수도 있는 외부 이득 설정 저항기를 통해 사용자가 ±1V/V ~ ±10V/V 범위에서 이득을 설정할 수 있습니다. SGM8902에는 전원 공급 장치가 필요하지 않습니다. 통합된 차지 펌프는 깨끗하고 팝/클릭 없는 접지 오프셋을 제공하는 2Vrms 출력 네거티브 전력 레일을 생성합니다. SGM8902는 Green TSSOP-14 패키지로 제공됩니다. -40℃ ~ +85℃의 주변 온도 범위에서 작동합니다.
주요 특징
● 공급 전압 범위: 3~5.5V
● 2.5kΩ 부하에 대한 출력 전압
3.3V 공급 전압에서 2Vrms
5V 공급 전압에서 3Vrms
● 캡리스 구조
팝/클릭 프리
출력 DC 차단 커패시터 제거
평탄한 주파수 응답 제공
● 차동 입력
● 저소음 및 THD
SNR = 114dB(일반)
VN = 5.5μVrms(일반)
THD+N = 0.001% (f = 1kHz)
● -40℃ ~ +85℃ 작동 온도 범위
● 녹색 TSSOP-14 패키지로 제공
응용
LCD TV
셋톱박스
홈시어터
블루레이 DVD 플레이어
셋톱박스
홈시어터
블루레이 DVD 플레이어
일반적인 작동 회로
핀 구성
핀 구성
제품 선택 가이드
| 부품 번호 | 출력 전압
RL = 2.5kΩ
THD = 1%, VCC = 5.0V
|
출력 전압
RL = 2.5kΩ
THD = 1%, VCC = 3.3V
|
스테레오 재생
또는
단핵증
|
Vcc
(다섯)
|
미분
입력
|
일시 휴업
논리
|
일시 휴업
현재의
(μA)
|
클릭팝
억압
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|---|
| SGM8902 | 3.05Vms | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 예 |
액티브 로우
|
130 | 예 |
TSSOP-14
|
600Ω오디오 라인 드라이버
|
| SGM8903 | 3.05Vms | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 예 | 액티브 로우 | 130 | 예 |
TSSOP-14
|
600ΩUVP 기능을 갖춘 오디오 라인 드라이버
|
| SGM8904 | 3.05Vms | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 아니요 | 액티브 로우 | 130 | 예 |
MSOP-10
|
600ΩUVP 기능을 갖춘 오디오 라인 드라이버
|
| SGM8905 | 3.05Vms | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 아니요 | 액티브 로우 | 130 | 예 |
MSOP-10 (노출패드)
|
600ΩUVP 기능을 갖춘 오디오 라인 드라이버 |
| SGM8909 | 3.05Vms† | 2.05Vms† | 스테레오 재생 | 3.0~5.5 | 아니요 | 액티브 로우 | 3400 | 예 | TSSOP-14 |
전원 켜기/끄기 타이밍 제어 기능이 있는 오디오 라인 드라이버
|
| SGM89000 | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 예 | 액티브 로우 | 130 | 예 | TSSOP-14 | 600ΩUVP 기능을 갖춘 오디오 라인 드라이버 | |
| SGM89111 | 3.05Vms | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 예 | 액티브 로우 | 예 | TSSOP-20 |
비디오 드라이버가 포함된 오디오 라인 드라이버
|
|
| SGM89112 | 3.05Vms | 2.05Vms | 스테레오 재생 | 3.0~5.5 | 아니요 | 액티브 로우 | 예 | TSSOP-16 | 비디오 드라이버가 포함된 오디오 라인 드라이버 |
참고: † R엘= 600Ω
집적회로(IC)는 작은 크기, 낮은 전력 소비, 강력한 성능 및 높은 신뢰성을 제공하는 현대 전자 장치의 기초 역할을 합니다. 이 제품은 가전제품, 산업용 애플리케이션, 통신, 자동차 전자제품, 의료 장비, 항공우주/방위 시스템에 널리 사용됩니다.
Uchi Electronics는 산업 자동화, 신에너지, 자동차, 통신, 컴퓨팅, 가전제품 및 의료 장비 애플리케이션을 위한 고성능 아날로그 및 혼합 신호 처리 솔루션을 제공합니다.
이 솔루션은 랩톱 및 데스크톱 컴퓨터에 집적 회로를 적용하는 방법을 보여줍니다. 올바른 제품을 선택하는 데 도움이 필요하면 기술 지원 팀에 문의하세요.
