상세 정보 |
|||
| 공급 전압 범위(DC): | -0.3V 내지 6V | 아날로그 및 디지털 입력/출력 전압 범위: | -0.3V ~ VCC + 0.3V |
|---|---|---|---|
| 채널 당 출력 전류: | 40mA(최대) | 접합 온도: | +150C |
| 저장 온도 범위: | -65C 내지 +150C | 리드온도 (납땜, 10대): | +260C |
| HBM (SSOP-28): | 8000V | HBM (TSSOP-28): | 7000V |
| CDM: | 2000V | mm: | 400V |
| 강조하다: | 12 입력 비디오 스위치 매트릭스 IC,드라이버가 있는 9 출력 비디오 스위치,편향 회로와 통합 회로 |
||
제품 설명
출력 드라이버, 입력 클램프 및 바이어스 회로를 갖춘 12입력, 9출력 비디오 스위치 매트릭스 집적 회로 IC
SGM6501은 12개의 입력 채널과 9개의 출력 채널을 갖춘 비디오 스위치 매트릭스입니다. 이 아키텍처에서는 12개의 입력 중 하나를 9개의 출력 중 하나로 라우팅할 수 있으며 하나의 입력을 하나의 출력으로 또는 하나의 입력을 더 많은 출력 전환으로 지원합니다. 라우팅 맵은 I2C 호환 직렬 인터페이스로 구성됩니다. SGM6501에는 입력 클램프 기능과 바이어스 회로가 있으며, 입력 클램프 또는 바이어스 모드는 I2C 인터페이스를 통해 선택할 수 있습니다. 통합 클램프는 각 입력에서 지원됩니다. 이 기능은 비디오 출력 동기 레벨을 약 600mV로 설정하는 것입니다. 동기 신호(Chroma,Pb,Pr)가 없으면 입력은 입력 전압 범위의 중심인 약 1.3V만큼 바이어스됩니다. SGM6501은 Green SSOP-28 및 TSSOP-28 패키지로 제공됩니다. -40℃ ~ +85℃의 주변 온도 범위에서 작동합니다.
주요 특징
● 단일 공급 전압 범위: 3.1~5.5V
● 12 × 9 크로스포인트 스위치 매트릭스
● SD(표준 화질), PS(프로그레시브 스캔) 및 HD(고화질) 비디오 지원
● -3dB 대역폭: 84MHz
● 낮은 누화: 1MHz에서 -74dB
● 프로그래밍 가능 이득 옵션: 6dB, 7dB, 8dB 또는 9dB
● 입력 바이어스 회로 및 입력 클램프 기능
● I2C 직렬 인터페이스 지원
● 이중 부하 75Ω 출력 드라이버
● AC 또는 DC 결합 입력 및 출력

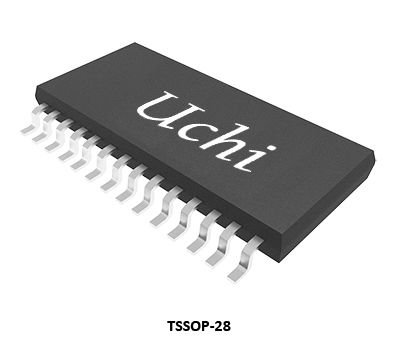

● 녹색 SSOP-28 및 TSSOP-28 패키지로 제공
응용
보안 및 감시
TV 및 HDTV
자동차 엔터테인먼트 시스템
미디어 센터
비디오 라우팅
케이블 및 위성 셋톱박스
TV 및 HDTV
자동차 엔터테인먼트 시스템
미디어 센터
비디오 라우팅
케이블 및 위성 셋톱박스
핀 구성 및 핀 설명
제품 선택 가이드
| 부품 번호 | 유형 |
Vcc
(다섯)
|
대역폭
@-3dB
(MHz)
|
제어
인터페이스
|
론
(Ω)
|
론
평탄
(Ω)
|
범죄자
(pF)
|
커피
CS/CD
(pF)
|
누화
일반
(dB)
|
전하 주입
일반
(PC)
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SGM6501 | 12×9 | 3.1~5.5 | 84 |
나2기음 |
-74 |
SSOP-28,TSSOP-28
|
12×9, 버퍼링됨
|
|||||
| SGM6502 | 8×6 | 3.1~5.5 | 88 |
나2기음 |
-77 |
TSSOP-24
|
8×6, 버퍼링됨
|
|||||
| SGM6503 | 1.8~5.5 | 400 |
입출력 |
3.5/0.45 | 12/185 | -80 | 3*80 |
TQFN-3×3-20L
|
SIM I/F 스왑
|
|||
| SGM6504 | (2:2)×4 | 1.8~5.5 | 400 | 입출력 | 12 | 3.5 | 12 | -80 | 2.5 |
TQFN-3×3-20L
|
4-2:2, 패시브 스왑
|
|
| SGM6505 | (1:2)×6 | 2~5 | 450 | 입출력 | 8.5 | 4.5 | 15 | 4/9 | -55 | 1.2 |

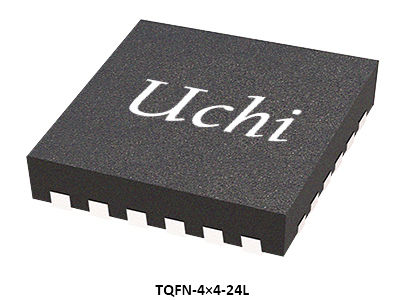

TSSOP-24,TQFN-4×4-24L
|
6개 채널 1:2 멀티플렉서
|
| SGM6510 | 16×4 | 2.7~5.5 | 120 | 나2기음 | 30 | 8 | 40 | -110 | 7 |
TSSOP-28,TQFN-4×4-28L
|
16×4, 패시브
|
|
| SGM6511 | 16×8 | 2.7~5.5 | 120 | 나2기음 | 30 | 8 | 50 | -110 | 7 |
TQFN-5×5-32L, LQFP-7×7-32L
|
16×8, 패시브
|
|
| SGM6512 | 1:16 | 3.3~13.2 | 80 | 입출력 | 24 | 12 | 75 | 8/70 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
1:16, 멀티플렉서
|
| SGM6513 | (1:8)×2 | 3.3~13.2 | 135 | 입출력 | 24 | 12 | 50 | 8/36 | -70 | 25 |
TQFN-5×5-32L,TSSOP-28
|
듀얼 1:8, 멀티플렉서
|
| SGM6514 | 16×8 | 2.7~5.5 | 250 | 나2기음 | 30 | 8 | 50 | -110 | 7 |
LQFP-7×7-32L
|
고속, 16×8, 패시브, I2C 인터페이스
|
|
| SGM6515 | 1:8 | 3.3~13.2 | 80 | 입출력 | 24 | 12 | 75 | 8/70 | -70 | 25 |
TSSOP-16
|
1:8, 멀티플렉서
|
| SGM6516 | 16×8 | 4.5~13.2 | 45 | 입출력 | 40 | 65 | 25 | -47 |
LQFP-10×10-44L
|
16×8, 패시브
|
||
| SGM65231 | SPST×8 | 2.3~3.6 | 500 | 입출력 | 4.5 | 17.2 | 13.5 |
TQFN-4.5×3.5-20L,TSSOP-20
|
8비트 SPST, 저전압, 고대역폭 버스 스위치
|
|||
| SGM65232 | (1:2)×32 | 3.3~5 | 100 | 입출력 | 11 | 26 | 13 | -60 |
LQFP-14×14-100L
|
고속, 32비트 2:1 버스 멀티플렉서
|
||
| SGM6533 | (1:3)×3 | 2.5~5.5 | 350 | 입출력 | 7 | -60 |
TQFN-3×3-20L,TSSOP-20
|
고속, 3-1:3 멀티플렉서
|
||||
| SGM7220 | C형 | 2.7~5 | 입출력,나2기음 |
UTQFN-1.6×1.6-12L
|
USB Type-C 구성, 채널 로직 및 포트 제어
|
|||||||
| SGM7232 | (1:3)×2 | 2.7~4.3 | 380/400 | 입출력 | 4/9 | 18 | 7 | -90 |
UTQFN-2.2×1.4-12L
|
고속, 2-1:3 멀티플렉서
|
||
| SGM7300A/B | 2:1 | 3.0~3.6 | 9000/12000 | 입출력 | 5 | 1.5 |
TLGA-2.5×4.5-20L
|
3.3V, 차동 2채널, 2:1 멀티플렉서/디멀티플렉서 스위치
|
