상세 정보 |
|||
| 공급 전압 VCCA, VCCB 범위: | -0.3V 내지 6V | 입력 전압 범위, VI(1): | -0.3V 내지 6V |
|---|---|---|---|
| 입력 클램프 전류, IIK (VI < 0): | -50mA | 출력 클램프 전류, IOK(VO < 0): | -50mA |
| 연속출력전류, IO: | ±50mA | 접합 온도: | +150C |
| 저장 온도 범위: | -65C 내지 +150C | 리드온도 (납땜, 10대): | +260C |
| HBM: | 4000V | mm: | 400V |
| 강조하다: | 1비트 양방향 전압 레벨 변환기,자동 방향 감지 논리 IC,고전력 MOSFET 전압 변환기 |
||
제품 설명
논리 IC 1 비트 자동 방향 감지 장치와 함께 양방향 전압 레벨 번역기
SGM4554는 1비트, 반전되지 않는 양방향 전압 수준 변환기이며, 독립적으로 구성 가능한 두 개의 전원 공급 라인을 갖추고 있습니다.A 및 B 포트스트랙은 각각 VCCA 공급 및 VCCB 공급공급 전압 범위는 A 포트에서 1.2V에서 5.0V 및 B 포트에서 1.65V에서 5.5V입니다. 장치는 다른전압 노드 (1.2V, 1.5V, 1.8V, 2.5V, 3.3V 및 5V).SGM4554는 출력 활성화 (OE) 기능을 가지고 있으며, 출력 상태를 제어합니다.OEs는 당겨진 저항을 통해 GND에 연결되어야 합니다.SGM4554는 녹색 UTDFN-1.45×1-6Land SC70-6 패키지로 제공됩니다.-40°C~+85°C의 온도 범위에서 작동합니다..
주요 특징
● 전원 공급 전압 범위 (VCCA ≤ VCCB)
A 포트: 1.2V ~ 5.0V
B 포트: 1.65V ~ 5.5V
● VCCA 또는 VCCB 격리 지원
VCCA 또는 VCCB가 낮으면 장치가 전력 종료 모드에 들어가
● VCCA에 참조 된 OE 입력 회로
● 부분 전원 절감 기능 지원
● 푸시 풀 출력 지원
● 낮은 전력 소모
● -40°C 에서 +85°C 까지 작동 온도 범위

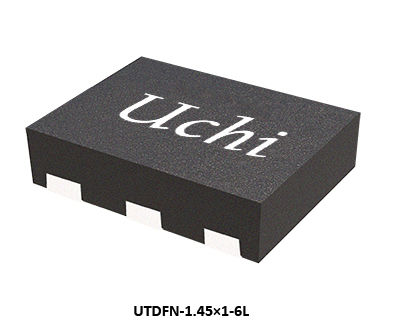

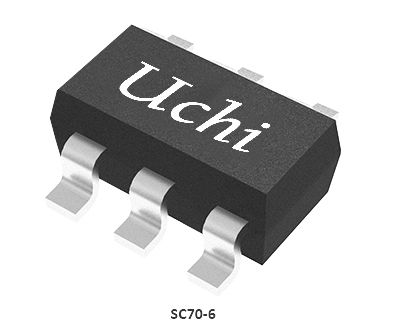

● 녹색 UTDFN-1.45×1-6L 및 SC70-6 패키지로 제공됩니다.
신청서
유니버설 비동기 수신기/전달기
일반 목적 I/O (GPIO)
일반 목적 I/O (GPIO)
전형적 사용법
핀 구성
핀설명
제품 선택 가이드
|
번역자
당
패키지
|
부문 번호 |
데이터
비율
(Mbps)
|
Vcc
(V)
|
VL
범위
(V)
|
VCCA
범위
(V)
|
VCCB
범위
(V)
|
양방향
|
VCC
종료
I/O 국가
|
ICC 폐쇄
맥스
(μA)
|
논리
출력
|
패키지
|
특징 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | SGM4554 | 100 | 1.2~5.0 | 10.65~5.5 | 네 | 하이-Z | 10 | 밀고 당겨 |
SC70-6,UTDFN-1.45×1-6L
|
GPIO 레벨 전환기
|
||
| 1 | SGM4555 | 2.7~5.5 | 10.4~5.5 | 네 | 낮은 |
TQFN-2×2-12L,TQFN-3×3-16L
|
카드 인터페이스
|
|||||
| 2 | SGM4556 | 100 | 1.2~5.0 | 10.65~5.5 | 네 | 하이-Z | 10 | 밀고 당겨 |
SOT-23-8,XTDFN-1.4×1-8L
|
GPIO 레벨 전환기
|
||
| 2 | SGM4558 | 2.7~5.5 | 10.4~5.5 | 네 | 낮은 | 2 |
XTDFN-1.35×1-8L
|
SIM/스마트 카드 인터페이스
|
||||
| 1 | SGM4560 | 30.3~5.5 | 10.6~5.5 | 네 | 낮은 | 8 |
TSSOP-14
|
CA 카드 인터페이스
|
||||
| 1 | SGM4561 | 50.0~5.5 | 10.6~5.5 | 네 | 낮은 |
MSOP-10
|
HDMI 인터페이스
|
|||||
| 4 | SGM4563 | 100 | 1.2~5.5 | 10.65~5.5 | 아니 | 하이-Z | 5 | 밀고 당겨 |
SOIC-14,UTQFN-1.8×1.8-12L
|
SPI 버스 또는 UART 인터페이스
|
||
| 4 | SGM4564 | 100 | 1.2~5.5 | 10.65~5.5 | 네 | 하이-Z | 12/9 | 밀고 당겨 |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12L
|
GPIO 레벨 전환기
|
||
| 1 | SGM4565 | 10.08~1.98 | 1.62~3.6 | 네 | 낮은 | 오픈 드레인 |
UTQFN-1.8×1.4-10L,WLCSP-1.06×1.06-9B
|
SIM 카드 인터페이스 레벨 번역기
|
||||
| 6 | SGM4566 | 100 | 1.2~5.5 | 10.65~5.5 | 네 | 하이-Z | 12/9 | 밀고 당겨 |
TSSOP-16,TQFN-2.6×1.8-16L
|
GPIO 레벨 전환기
|
||
| 8 | SGM4568 | 100 | 1.2~5.5 | 10.65~5.5 | 네 | 하이-Z | 12/9 | 밀고 당겨 |
TSSOP-20,TQFN-3×3-20L
|
GPIO 레벨 전환기
|
||
| 4 | SGM4570Q | 24/2 | 10.65~3.6 | 20.3~5.5 | 네 | 하이-Z | 오픈 드레인/푸시-트랙 |
TSSOP-14
|
자동차, 오픈 드레인, 듀얼 공급 번역 트랜시버
|
|||
| 4 | SGM4573 | 24/2 | 10.65~3.6 | 20.3~5.5 | 네 | 하이-Z | 오픈 드레인/푸시-트랙 |
TSSOP-14,TQFN-3.5×3.5-14AL
|
오픈 드레인, 듀얼 공급 번역 트랜시버
|
|||
| 4 | SGM4574 | 24/2 | 10.65~5.5 | 20.3~5.5 | 네 | 하이-Z | 오픈 드레인/푸시-트랙 |
SOIC-14,UTQFN-1.8×1.8-12L,TQFN-2×2-12,TQFN-3.5×3.5-14AL
|
GPIO 레벨 전환기
|
|||
| 6 | SGM4576 | 24/2 | 10.65~5.5 | 20.3~5.5 | 네 | 하이-Z | 오픈 드레인/푸시-트랙 |
TQFN-2.6×1.8-16L
|
GPIO 레벨 전환기
|
|||
| 8 | SGM4578 | 24/2 | 10.65~5.5 | 20.3~5.5 | 네 | 하이-Z | 오픈 드레인/푸시-트랙 |
TSSOP-20,TQFN-3×3-20L
|
GPIO 레벨 전환기
|
|||
| 15 | SGM4590 | 20.5~5.5 | 아니 |
TQFN-4×4-32L
|
GOA 패널 15채널 레벨 전환기
|
|||||||
| 4 | SGM4T245 | 1.2~5.0 | 1.2~5.0 | 네 | 하이-Z | 밀고 당겨 |
TSSOP-16,TQFN-2.6×1.8-16L
|
4비트 듀얼 공급 번역 송신기
|
||||
| 8 | SGM8T245 | 1.2~5.0 | 1.2~5.0 | 네 | 하이-Z | 밀고 당겨 |
TSSOP-24,TQFN-5.5×3.5-24L
|
8-비트 듀얼 공급 번역 트랜시버
|
||||
| 8 | SGM8T245S | 1.2~5.5 | 1.2~5.5 | 네 | 하이-Z | 밀고 당겨 |
TSSOP-24,TQFN-5.5×3.5-24L
|
8비트 듀얼 공급 버스 트랜시버
|
