| 순방향 전압(E+ 또는 E-): | 44V | 역전압(E+에서 E-로): | -20V |
|---|---|---|---|
| UTDFN-2×2-2L, θJA: | 206℃/W | UTDFN-2×2-4L, θJA: | 90℃/W |
| 접합 온도: | +150C | 저장 온도 범위: | -65C 내지 +150C |
| 리드온도 (납땜, 10대): | +260C | HBM: | 4000V |
| CDM: | 1000V | ||
| 강조하다: | 2단자 온도 센서 IC,고정밀 전류 출력 센서,보증이 있는 온도 센서 집적 회로 |
||
제품 설명
2-터미널, 고정밀, 전류 출력 온도 센서 집적 회로 IC
SGM446은 절대 온도에 비례하는 출력 전류를 갖는 2-터미널 온도 센서입니다. 4V에서 35V까지의 전압 공급 범위에서 1μA/K를 통과하는 정전류 및 고 임피던스 레귤레이터로 간주할 수 있습니다. SGM446은 298.2K(+25℃)에서 298.2μA 출력 전류로 보정됩니다. 기존의 전기 온도 센서와 비교하여 SGM446은 저항 측정 회로, 선형화 회로, 정밀 전압 증폭기 및 냉접점 보상이 필요하지 않습니다. 또한 온도, 유량 측정, 개별 부품 상관 관계, 절대 온도에 비례하는 바이어스, 유체 레벨 감지 및 풍속 측정의 보상을 통합합니다. SGM446의 고 임피던스 전류 출력은 특히 장거리에서 전압 강하에 둔감하게 만듭니다. 따라서 원격 감지 응용 분야에 특히 적합합니다. SGM446의 멀티플렉싱은 CMOS 멀티플렉서를 통해 전류를 전환하거나 로직 게이트를 통해 공급 전압을 전환하여 달성됩니다. SGM446은 Green UTDFN-2×2-2L 및 UTDFN-2×2-4L 패키지로 제공됩니다. -55℃ ~ +150℃의 넓은 온도 범위에서 지정됩니다.
주요 특징
● 2-터미널 장치: 전압 대 전류
● 선형 전류 출력: 1µA/K
● 보정 오차: ±2℃
● 우수한 선형성: 전체 온도 범위에서 ±0.6℃
● 넓은 공급 전압 범위: 4V ~ 35V
● 작동 온도 범위: -55℃ ~ +150℃
● Green UTDFN-2×2-2L 및 UTDFN-2×2-4L 패키지로 제공
응용 분야
온도 감지 및 보상
산업용 온도 측정
열전대 냉접점 보상
원격 온도 감지
산업용 온도 측정
열전대 냉접점 보상
원격 온도 감지

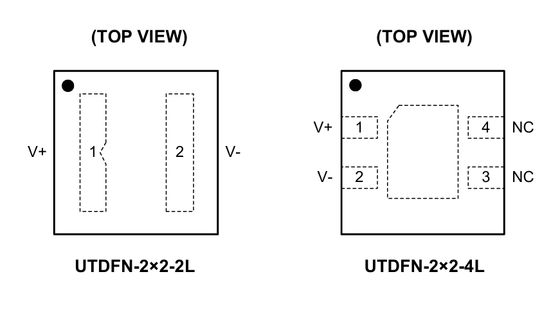

핀 구성
핀 설명
제품 선택 가이드
|
장치 유형
|
부품 번호 |
인터페이스
|
Vcc
(V)
|
온도 분해능
최대(비트)
|
로컬 센서 정확도
최대 (±℃)
|
셧다운
전류
(μA)
|
주소
|
대기
전류
(μA)
|
작동
온도
범위 (℃)
|
원격 채널
(#)
|
패키지
|
기능 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
로컬 및 원격
|
SGM446 |
아날로그 출력
|
4~35 | -55℃ ~ +150℃: -5~2 | 298.2 | -55℃ ~ +150 | 0 |
UTDFN-2×2-2L,UTDFN-2×2-4L
|
2-터미널, 고정밀, 전류 출력 온도 센서
|
|||
|
로컬
|
SGM447 |
아날로그 출력
|
1.5~5.5 |
-20℃ ~ +85℃: 2.5
-55℃ ~ +150℃: 3.5
|
3 | -55℃ ~ +150 | 0 |
WLCSP-0.8×0.8-4B-A
|
Class-AB 출력을 갖춘 듀얼 게인 아날로그 온도 센서
|
|||
| 로컬 및 원격 | SGM448 |
아날로그 출력
|
2.7~10 |
+25℃: 1
-55℃ ~ +125℃: 2
|
26 | -55℃ ~ +150 | 0 |
SOT-23
|
저전력, 고정밀 아날로그 출력 온도 센서
|
|||
| 로컬 및 원격 | SGM449 |
아날로그 출력
|
2.7~10 |
+25℃: 1
-55℃ ~ +125℃: 2
|
26 | -55℃ ~ +150 | 0 |
SOT-23
|
저전력, 고정밀 아날로그 출력 온도 센서
|
|||
| 로컬 | SGM450 |
아날로그 출력
|
2.3~5.5 |
-40℃ ~ +150℃: 2
|
7.5 | -40℃ ~ +150 | 0 |
SC70-5,SOT-23
|
저전력, 고정밀 아날로그 출력 온도 센서 | |||
| 로컬 및 원격 | SGM451 |
I2C 및 SMBus |
3.0~5.5 | 12 |
-40℃ ~ +85℃: 0.8
-40℃ ~ +125℃: 1.2
|
<10 | 8 | 122 | -40℃ ~ +125 | 1 |
TDFN-2×2-8BL
|
±1℃ 로컬 및 원격 온도 센서, η-Factor 및 오프셋 보정,
직렬 저항 취소 및 프로그래밍 가능한 디지털 필터
|
| 로컬 | SGM452 |
I2C |
2.7~5.5 | 12 |
-40℃ ~ +85℃: 1
-55℃ ~ +125℃: 1.2
|
<3 | 8 | 49 | -55℃ ~ +125 | 0 |
SOIC-8,MSOP-8
|
I 를 사용한 디지털 온도 센서 및 열 감시 장치2C 인터페이스
|
| 로컬 | SGM457 |
I2C |
1.6~5.5 | 12 |
-40℃ ~ +125℃: 2
|
<2.5 | 8 | 14 | -40℃ ~ +150 | 0 |
SOT-563-6
|
저전력, 저전압 디지털 온도 센서
|
| 로컬 | SGM458 | I2C 및 SMBus | 1.6~5.5 | 12 | -55℃ ~ +125℃: 1 | <2.5 | 8 | 2.9 | -55℃ ~ +125 | 0 |
WLCSP-0.85×0.85-4B
|
저전력, 저전압 디지털 온도 센서
|
| 로컬 | SGM459 | I2C | 2.7~5.5 | 12 | -55℃ ~ +125℃: 1.2 | <3 | 8 | 49 | -55℃ ~ +125 | 0 |
TDFN-2×2-8AL
|
I를 사용한 디지털 온도 센서 및 열 감시 장치2C 인터페이스
|
| 로컬 | SGM460 | I2C 및 SMBus | 1.6~5.5 | 12 | -40℃ ~ +125℃: 0.75 | <1 | 8 | 3.2 | -40℃ ~ +125 | 0 |
WLCSP-0.77×1.17-6B
|
저전력, 2선 직렬 인터페이스를 갖춘 디지털 온도 센서
|
