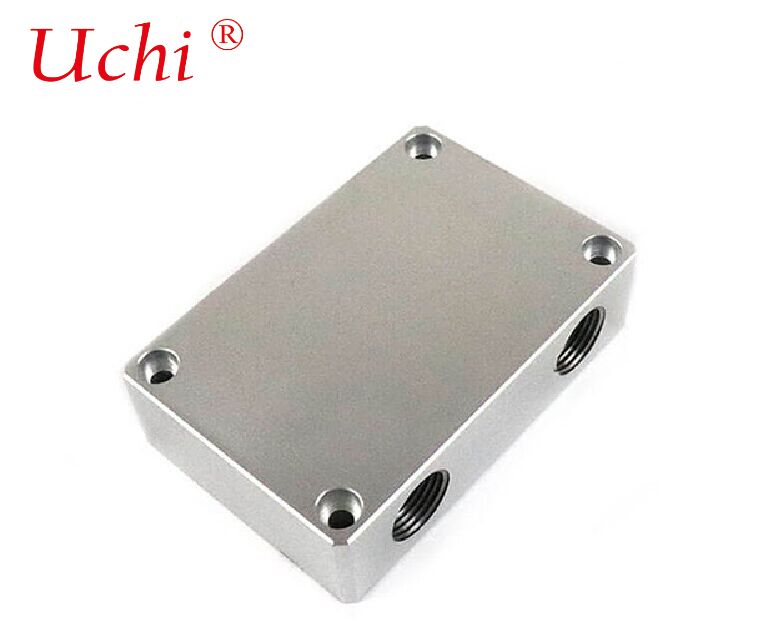

열 교환기 액체 냉각 냉각판

열 교환기 액체 냉각 냉각판의 제품 매개 변수

재료: AL 1100

크기:5x7x3cm

무게: 0.15kg

기술: Fsw 냉각

특징: 높은 냉각 능력과 빠른 냉각

표면 처리: 기름 정화, 정화 및 소화

열전도력: 260W

액체 냉각 냉각판 열 교환기

I. 기본 작업 원칙

1. 열전도 및 열 흡수



   냉장판의 금속 기판은 CPU, GPU 및 IGBT와 같은 열 발생 장치에 단단히 연결됩니다. 열 인터페이스 재료 (TIM) 는 공기 공백을 제거하는 데 사용됩니다.냉각판으로 효율적인 열 전달을 가능하게 하는.

2. 전류 열 전달



   냉각 액체 (물, 글리콜 용액, 변압 액체 등) 는 정밀하게 설계된 내부 채널을 통해 흐르고 강제 환류를 통해 기판에서 열을 흡수합니다.

3. 열 운송



   가열된 냉각 액체는 냉각판을 빠져나와 외부 CDU (냉각 분배 장치) 또는 라디에터에 열을 방출하고 냉각 후 다시 순환됩니다.


II. 주요 구조와 종류

1핵심 재료

• 구리 (Cu): 극도로 높은 열 전도성 (~ 400 W/m·K), 최적의 열 분산 성능, 고성능 칩에 널리 사용됩니다.
• 알루미늄 (Al): 저렴한 비용, 가벼운 무게, 일반적으로 전력 배터리와 산업 장비에 사용됩니다.

2내부 채널 구조

튜브 인 플레이트 액체 냉각판

• 구조: 금속 기판에 가공된 갈라, 구리 튜브가 삽입되어 있으며, 헤르메틱 용접되어 있다.
• 특징: 성숙한 제조 공정, 고압 저항, 적당한 비용

접은 / 쌓은 종류 (밀린 & 용접)

• 구조: 복합적인 흐름 채널은 기판으로 닦아지고, 그 다음 덮개판으로 밀폐되고 용접됩니다.
• 특징: 유연한 채널 설계, 큰 열 교환 면적, 낮은 열 저항.

마이크로 채널 타입

• 구조: 초미세 흐름 채널 (폭 ≤ 1mm), 매우 높은 특정 표면을 제공합니다.
• 특징: 초고열분산 (열류 흐름 500W/cm2 이상), 높은 압력 하락, 냉각 용액의 청결성에 대한 엄격한 요구 사항.

핀 핀 / 스키브 핀 타입

• 구조: 기본판에서 직접 형성된 통합된 핀 모양 또는 얇은 지느러미 구조
• 특징: 용접에 의한 열 저항이 없으며 강한 격동, 높은 열 분산 효율.

주요 성능 매개 변수

• 열 저항 (Rth): 기본 성능 지표, 일반적으로00.02 ~ 0.1 °C/W; 더 낮은 값은 더 나은 열 방출을 의미합니다.
• 열 분사 용량: 단일 냉장판은 처리 할 수 있습니다500W ~ 2000W+힘의.
• 압력 감소 (ΔP): 냉각 액체의 흐름 저항, 펌프 전력 소비에 영향을 미칩니다.
• 가동 압력: 정형 고압2~5 바, 폭파 압력 일반적으로≥ 8bar.

IV. 주요 응용 분야

• 데이터 센터 / 고성능 컴퓨팅 (HPC): 인공지능 서버 GPU와 CPU를 냉각하여 고밀도 컴퓨팅 전력을 지원합니다.
• 새로운 에너지 차량: 전력 배터리 팩의 열 관리, 모터 컨트롤러 IGBT의 열 분산.
• 산업 및 의료 장비: 레이저, 전력 인버터, 의료 영상 장치.
• 항공우주: 레이더 시스템, 위성 운용량 등에 대한 높은 신뢰성 열 분산

V. 주요 장점

• 높은 열 분산 효율성: 공기 냉각 용량의 10~25배
• 소음 과 에너지 절감: 고속 팬 소음이 없습니다. 시스템 PUE는 1 이하로 줄일 수 있습니다.1.
• 정확 한 온도 조절: 작은 온도 변동, 전자 부품의 수명 연장.
• 콤팩트 크기: 공기 냉각용 히트 싱크보다 작은 부피로, 고도로 통합된 장비에 적합합니다.

VI. 전통적인 판 열 교환기와의 차이

• 액체 냉각 냉각판: 한쪽에서 열을 흡수, 주로 사용장치 레벨/칩 레벨 냉각열원과의 직접적인 접촉으로
• 플래크 열 교환기 (PHE): 양쪽에서 열 교환을 수행합니다.시스템 수준에서 액체에서 액체로/액체에서 가스로 열 전달(예를 들어, CDU 내부).
