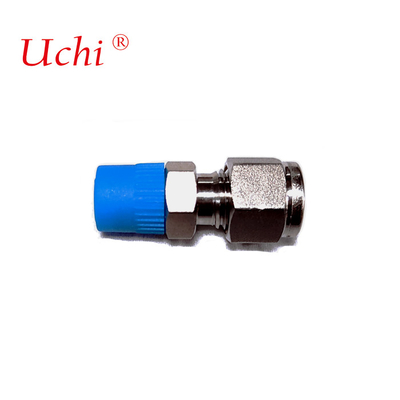

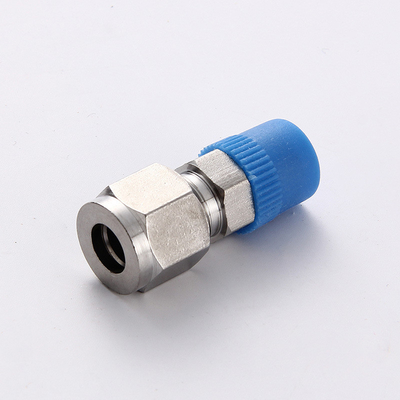

물 냉각판 고전압 커넥터 부착

고전압 커넥터, 물 냉각판에 사용된다.

설명

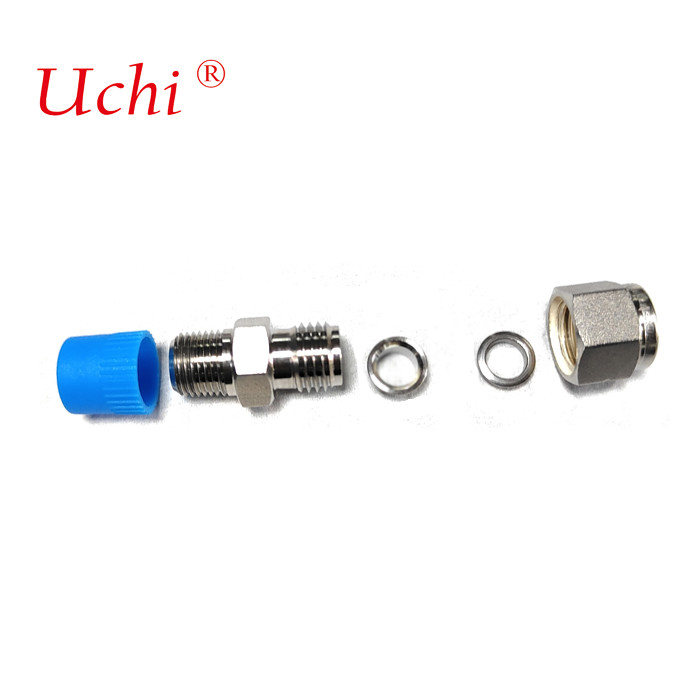

장갑형 파이프 관절은 관절 몸, 장갑 및 견과류로 구성됩니다.카드 장갑과 견과류 장갑이 철강 파이프에 관절 몸으로 삽입되고 견과류는 꽉 때, 카드 수면 앞쪽 끝의 바깥쪽 면은 결합 몸의 피침 모양 표면과 접촉하고 내부 블레이드는 매듭없는 철 파이프에 균등하게 찔러집니다.효과적 인 봉인 형태그것은 설치가 쉽고 높은 압력 저항을 가지고 있으며 널리 사용됩니다.

A이점

카드 수갑 커넥터는 신뢰할 수 있는 연결, 고압 저항, 온도 저항, 좋은 밀폐 및 반복성, 쉬운 설치 및 유지 보수의 특징을 가지고 있습니다.그리고 안전하고 신뢰할 수 있는 작동.

작동 원칙

카드 장갑 관절의 작동 원리는 철 파이프를 카드 장갑에 삽입하고 카드 장갑 견과류로 잠그고 카드 장갑에 저항하고 파이프를 잘라서 봉쇄하는 것입니다.그것은 철강 파이프에 연결되면 용접을 필요로하지 않습니다, 이는 화재 예방, 폭발 예방 및 고도 작업에 유익하며 부주의적 인 용접으로 인한 단점을 제거 할 수 있습니다. 따라서,그것은 정제에서 자동 제어 장치의 파이프 라인에서 비교적 진보 된 연결 구성 요소입니다., 화학, 석유, 천연가스, 식품, 의약품, 기기 및 기타 시스템. 석유, 가스 및 물과 같은 매체에 대한 파이프 라인을 연결하는 데 적합합니다.

S탕다르트

제조기준: GB3733.1~3765-83

명목 압력: 25MPa ~ 40MPa

적용 가능한 온도: ≤ 450°C

적용 가능한 매체: 기름, 물, 가스 등과 같은 부식적이지 않거나 부식성 매체

제조 재료: 304 316 20#

파이프: 직경 4~42의 정밀 철강 파이프

콩 파이프 스레드: ZG, G, NPT 등
