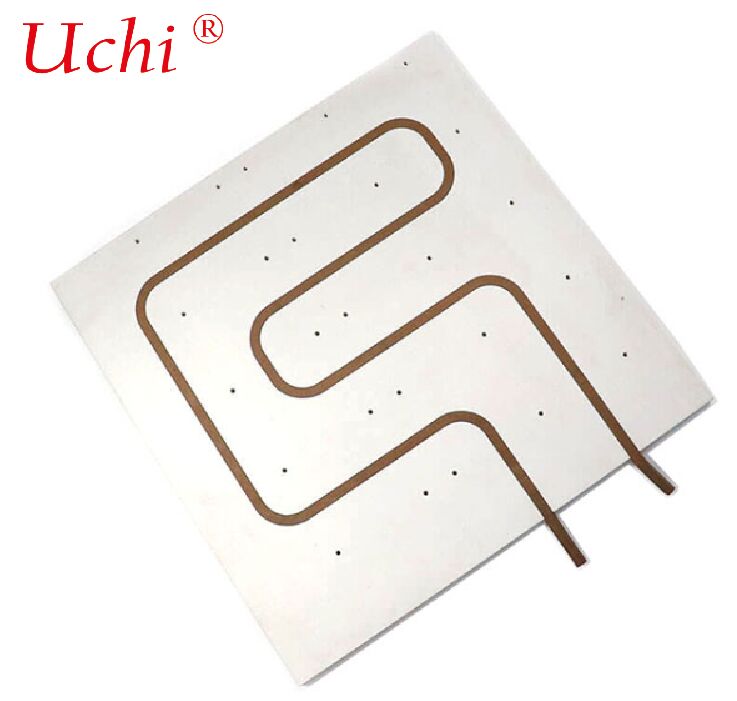

알루미늄 프로파일 장비 히트 싱크에 대한 물 냉각 판의 제품 매개 변수

재료: CU1020

크기: 250x150x15mm

무게: 2.5kg

기술: CNC 가공

특징: 좋은 냉각 능력 및 누출 성능이 없습니다

표면 처리: 기름 정화, 정화 및 소화

열전도력 1300W

제품 장점 알루미늄 프로파일 장비 히트 싱크용 물 냉각판

힐링 싱크와 마찬가지로 사람들이 알 수 있는 단어입니다. 이것은 냉각 장치입니다.그것은 운영 체제를 파괴 할 수 있습니다 그리고 따라서 손실을 위해 수천 달러의 비용이 들 것입니다, 그러나 일부 히트 싱크, 상관없이 액티브 히트 싱크 또는 수동 히트 싱크, 그것의 냉각 전력 능력은 모두 약 200-300W의 한계를 가지고,매우 드물게 열 방조기는 300W 이상의 강력한 냉각 전력을 가질 수 있습니다.그렇다면 이것이 현대 냉각기의 한계일까요?

답은 아닙니다. 기술은 시간이 지남에 따라 변화하고 있습니다. 점점 더 진보된 기술이 등장하고 있습니다.그래서 장비가 점점 더 진보되고 그 작동 장치가 더 높은 냉각 열 싱크를 요구, 그래서 이제 물 냉각판은 큰 장비의 요구 사항을 충족하기 위해 탄생했습니다. 예를 들어 레이저 장비는 전기에서 높은 전력을 필요로하고 더 많은 난방을 생성해야합니다.그래서 당신이 원하는 경우 온도를 정상으로 유지 하 고 작동 안정적, 당신은 레이저 장비의 높은 냉각 능력 냉각판이 필요합니다, 이 물 냉각판은 레이저 장비에 지정되어 있습니다, 그것은 500W 또는 1000W 이상 냉각 할 수 있습니다,그리고 3000W 이상 사용할 수 있습니다., 이 냉각 방법은 액체 흐름을 사용 하 고 흐름 속도와 물 부피에 따라 냉각 전력을 조정 할 수 있습니다.열과 열을 접촉 하 고 낮은 온도까지 열을 퍼뜨릴 수 있도록 물 냉각 판과 연결 된 열 소스.

알루미늄 프로필 물 냉각판

1기본 소개

• 재료: AL6063 / AL6061 (출압 알루미늄, 좋은 열 전도성 및 가공성)
• 구조: 내부에물 통로 / 흐름 통로, 장착면과 함께 외부
• 냉각 매개체: 물, 글리콜 물, 냉각 기름

2주요 제조 유형

(1) 추출 된 알루미늄 프로필 + 커버 플레이트

• 프로세스: 굴곡 채널과 함께 한쪽을 부착 → 웰드 / 결합 덮개 판 → 드릴 입구 / 출구
• 특징: 저렴한 비용, 대량 생산, 평면, 긴 스트립 물 냉각판에 적합

(2) 깊이 가공 + 마찰 조화 (FSW)

• 프로세스: CNC 밀러 깊은 채널 → 마찰 조화 뚜?? 판
• 특징: 높은 강도, 누출 없는, 높은 압력 저항성, 산업에서 널리 사용, 새로운 에너지

(3) 스키브 + 결합 / 용접

• 높은 전력 밀도, 복잡한 흐름 필드

3전형적인 구조와 형태

• 직사각형 평면판 (IGBT, 인버터, 배터리, 레이저에 가장 흔한)
• 긴 스트립 유형 (장비 캐비닛, 전원 모듈 배열)
• 다중공구, 뱀 모양, 평행, Z형, S형 물 통로
• 장착 구멍, 스레드 구멍, 계단, 구멍을 피할 수 있습니다.

4장점

• 높은 열 분산 효율: 직접 접촉 액체 냉각, 공기 냉각보다 훨씬 낫다
• 가벼운 무게: 알루미늄 밀도가 낮고 장비 통합에 적합합니다.
• 좋은 유연성: 추출 프로필은 복잡한 섹션으로 만들 수 있습니다.
• 높은 처리 유연성: CNC는 다양한 모양과 인터페이스를 실현 할 수 있습니다.
• 표면 처리에 대한 좋은 진식 저항성

5전형적인 응용 프로그램

• 산업용 전원 공급 장치 / 인버터 / IGBT / MOSFET
• 레이저 장비, 레이저 헤드 물 냉각
• 새로운 에너지 차량의 모터 컨트롤러
• 통신 기지국, 서버 액체 냉각
• 의료 장비, 고전력 LED, 에너지 저장 장비

6주요 설계 매개 변수

• 냉각 전력 및 열 흐름
• 입수 물 온도 및 흐름 속도
• 압력 저항 (일반적으로 1~10 바)
• 채널 너비, 깊이, 흐름 경로 길이가
• 표면 평면성 및 거칠성 (열과 접촉을 위해)
• 인터페이스: G1/4, M5/M6 스레드, 빠른 커넥터

7표면 처리

• 안오디제이션 (일반, 반성, 단열)
• 니켈 접착
• 비활성화
