모델: OMWH12-H-6-IR-A

1. 제품개요

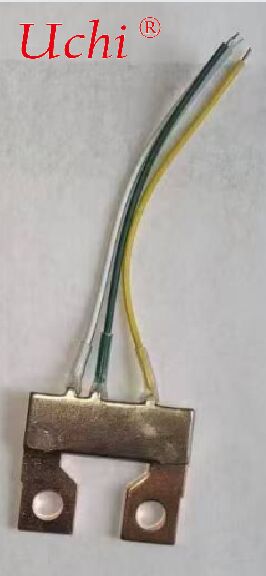

1. 용접: 전단되지 않은 표면에 용접된 브래킷 및 구리 합금 저항 요소; 틈, 냉간 접합 또는 잘못된 용접이 없습니다. 용접 전 산세, 용접 후 패시베이션.
2. 모습: 평평하고 매끄러우며 균일한 표면; 버(burr), 화상, 슬래그, 오염 또는 균열이 없습니다.
3. 캡슐화: 용접 부위는 투명한 열수축 튜브로 덮여 있어 촘촘하고 주름이 없습니다. 리드가 단단히 고정되어 있고 색상 코딩이 명확합니다.

6. 테스트 및 승인 기준

1. 공장 테스트: 저항(200μΩ±3%), 외관 및 리드 연속성을 100% 검사합니다.공장 테스트 보고서발행.
2. 샘플링 테스트: GB/T 2828.1-2012에 따라 내전압, 절연 및 인장 강도에 대한 샘플링, AQL=0.65.
3. 수락 서류: 공장 테스트 보고서, 재료 인증서, RoHS/REACH 준수(요청 시).

7. 포장 및 운송

1. 포장: 1박스에 50/100개들이 정전기 방지백에 개별 포장되어 있습니다. 모델, 수량, 날짜 및 배치 번호가 표시된 외부 상자.
2. 운송: 방습, 방진 포장으로 충격을 방지합니다. 국제 물류에 대한 RoHS 및 REACH를 준수합니다.

핵심 기능

• 흐름분포/수집: 메인 라인의 냉각수를 여러 개의 냉각판에 고르게 분배합니다. 각 분기에서 가열된 유체를 수집하고 열교환 후 냉각원/CDU로 반환합니다.
• 압력 및 저항 관리: 각 분기의 압력 강하를 제어하여 불균등한 흐름으로 인한 국부적인 과열을 방지합니다.
• 단순화된 배관 및 유지보수: 커넥터 수를 줄입니다. 퀵 커넥터를 사용하면 유지 관리를 위해 단일 냉각판을 신속하게 설치하거나 제거할 수 있습니다.
• 모니터링 및 규제(고급 모델): 통합 유량계, 온도/압력 센서, 각 분기의 유량 미세 조정을 위한 밸브까지.

일반적인 유형 및 구조

애플리케이션 별

• 매니폴드(공급측): 입구 1개, 출구 N개.
• 콜렉터(리턴측): N개의 입구, 1개의 출구; 일반적으로 쌍으로 사용됩니다.

흐름 분할 방법별

• Y형/티 매니폴드: 입구 1개, 출구 2개; 두 개의 냉각판이 있는 소규모 시스템에 적합합니다.
• 바/로우 매니폴드: 입구 1개, 출구 여러 개(예: 1-to-4, 1-to-6); 데이터 센터/채굴 장비에서 일반적으로 사용됩니다.
• 환형 매니폴드: 폐쇄 루프 액체 냉각 회로용입니다.

조정 가능성별

• 고정형: 밸브가 없고 비용이 저렴합니다. 오리피스/채널 설계에 따라 유량이 결정됩니다.
• 가변형: 각 지점에는 니들/볼 밸브가 장착되어 있습니다. 수동 또는 전기적으로 유량을 조절할 수 있습니다.

소재 및 인터페이스

• 재료: 주로 알루미늄 합금 / 스테인레스 스틸 / 구리.

  알루미늄 합금: 가볍고 적당한 가격.

  스테인레스 스틸: 높은 압력 저항, 좋은 내식성.

  구리: 열 전도성이 우수하지만 가격이 높습니다.

  부식을 방지하려면 시스템 냉각수와 호환되어야 합니다.
• 인터페이스:

  PC 수냉: 일반적으로G1/4"실.

  산업용/데이터 센터: 플랜지, 압축 피팅, 퀵 커넥터(예: DME, ISO 8434).
• 씰링: 누출을 방지하려면 O-링/개스킷을 사용해야 합니다. 권장 재질: 니트릴 고무(NBR) 또는 불소 고무(FKM).

주요 선택 매개변수

• 분기 수 및 흐름 수요: 냉각 요구 사항을 충족하고 과도한 압력 강하를 방지하기 위해 각 냉각판에 충분한 흐름을 보장합니다.
• 작동 압력 / 온도: 산업용 냉각판은 일반적으로 0.3~1MPa, 30~50°C에서 작동합니다.
• 흐름 저항 및 균일성: 흐름 채널 설계가 흐름 편차를 결정합니다. 하이엔드 시스템은 분기간 유량 편차 < 5%를 요구합니다.
• 인터페이스 크기 및 호환성: 튜브 내경과 커넥터 종류를 일치시킵니다.
• 설치공간: 바 매니폴드의 길이와 높이는 캐비닛/장비 레이아웃에 맞아야 합니다.

응용 시나리오

• 개인용 PC / 워크스테이션: CPU + GPU 듀얼 콜드 플레이트용 Y형 매니폴드.
• 데이터센터 AI 서버: 랙 마운트 바 매니폴드, 멀티 GPU 냉각판용 1~8/16.
• 채굴자 클러스터: 여러 해시 보드를 동시에 냉각하는 다중 분기 매니폴드입니다.
• 새로운 에너지 차량 배터리 팩: 액체 냉각판의 중앙 공급 및 반환.

설치 및 참고 사항

• 열 단락을 방지하려면 공급 라인과 회수 라인을 분리하십시오.
• 커넥터를 균등하게 조이십시오. 토크 렌치를 권장합니다.
• 초기 시스템 충전 중에 공기를 완전히 배출하십시오.
• 씰 노화를 정기적으로 검사하여 누출을 방지하십시오.
• 쉽게 접근하고 관찰할 수 있는 위치에 매니폴드를 설치하십시오.
