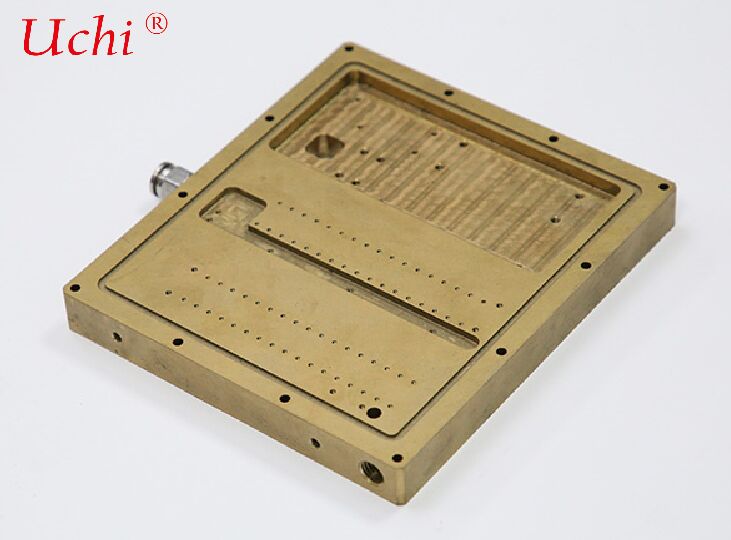

금으로 덮인 소형 액체 냉각판

I. 핵심 특징 (당신의 요구 사항에 맞는: 강한 열 분산, 누출, 긴 서비스 수명)

1강한 열 분산 (우주 낮은 저항, 마이크로 채널)

• 기본 재료: 대부분 산소 없는 고전도 구리 (OFHC Cu) 또는 몰리브덴 구리 (MoCu), 열전도 380~401 W/m·K
• 흐름 채널: 미세 채널, 핀 핀 또는 에치드 채널 (50 ~ 200μm 폭), 열 저항은 0.01 ~ 0.05 °C · cm 2 / W까지 낮습니다.
• 금으로 칠한 인터페이스: 금 (~ 317 W / m · K) 은 니켈 또는 진 코팅보다 뛰어난 극도로 낮은 접촉 열 저항으로 산화되지 않습니다.
• 초 얇은 프로필: 두께 1 ~ 5mm, 열 소스에서 냉각 액체로 매우 짧은 열 전달 경로를 제공합니다.

2누출 (미니어처 고 신뢰성 밀폐)

• 프로세스: 진공 용조, 확산 결합, 레이저 용접 (고착제 및 밀폐 고리 무료)
• 압력 저항: 3~10bar, 헬륨 누출률 ≤1×10−8 Pa·m3/s
• 작은 크기: 20 × 20mm ~ 80 × 80mm, 칩, 레이저 및 RF 장치에 적합합니다.

3. 긴 서비스 수명 (진화 저항성, 노화 방지, 높은 내구성)

• 금 접착 두께: 0.1 ~ 2μm (일반적으로 0.5 ~ 1μm).
• 화학적 무력성: 물 저항성, 소금 스프레이 저항성, 산화 방지성, 감전성 부식성.
• 확산 장벽: 일반적으로 구리 이동을 방지하기 위해 3 ~ 5μm 니켈 하층.
• 온도 범위: -55°C~150°C, 열순환에서 안정적입니다.
• 서비스 수명: 군사 / 항공 우주 / 광 모듈 표준 (10 ~ 20 년) 을 충족합니다.

II. 금판의 실제적 기능 (상용 목적 이 아니다)

• 인터페이스 열 저항을 줄이십시오: 칩 / 히트 싱크와 직접 접촉, 산화질 층이 없으며 안정적인 열 저항.
• 반성식: 냉각액 또는 공기 환경에서 경직, 껍질 또는 전기 누출이 없습니다.
• 솔더블 & 본드블: 솔더링, AuSn 솔더링 및 초음속 결합 (반도체 / 광 통신) 에 호환됩니다.
• 항 galvanic 경화: 액체 냉각 시스템에서 구리와 금 사이의 안정적인 잠재력, 전기 화학적 경화를 피합니다.
• 높은 신뢰성: 군사, 항공우주 및 의료용 애플리케이션에 대한 결함 제로 요구 사항.

III. 주요 구조와 과정

마이크로 채널 에치드 타입 (가장 흔한)

튜브에 탑재된 소형형

금으로 칠한 MoCu/WCu 타입

IV. 전형적인 응용 시나리오

• 광 통신: TOSA/ROSA, EDFA, 고속 광 모듈, 레이저 다이오드
• 반도체: 고급 CPU/GPU/ASIC, SiC/GaN 전력 칩, 탐사 스테이션.
• 군사 / 항공 우주: 미사일 탑재 컴퓨터, 레이더 T / R 부품, 위성 전자.
• 의학적 치료: 정밀 기기, 레이저 치료, 초전도 / 냉동 탐사.
• 첨단 산업 제어: 고정도 서보, 리다르, 양자 컴퓨팅 칩.

V. 주요 매개 변수 (산업 표준)

• 차원: 20×20 ~ 80×80mm, 두께 1 ~ 5mm.
• 재료: OFHC 구리 (C1100/C1020), 몰리브덴 구리 (MoCu)
• 표면: Ni 3~5μm + Au 0.5~1μm (고운 금 / 부드러운 금)
• 흐름 저항: 0.5~2bar @ 0.5~2L/min
• 열 저항: 0.02~0.08°C·cm2/W (@ 25°C 물).
• 작업 압력: ≥6bar, 폭발 압력 ≥12bar.
• 누출 감지: 헬륨 누출 속도 ≤1×10−8 Pa·m3/s

VI. 한 문장 간 요약
